Разработки советских пилотируемых космических кораблей для полета на Луну в 60-70 годы ХХ века

Отредактировано Филипок (20-01-2012 06:34:23)

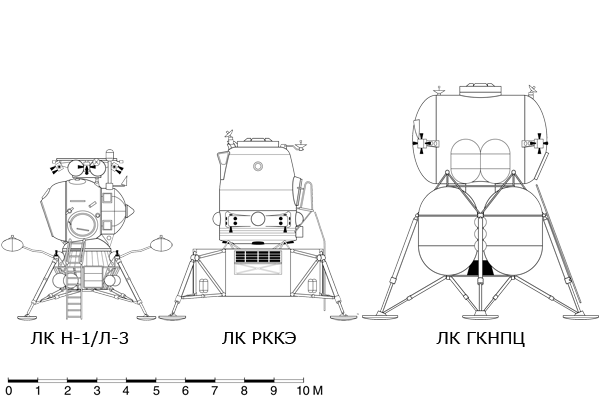

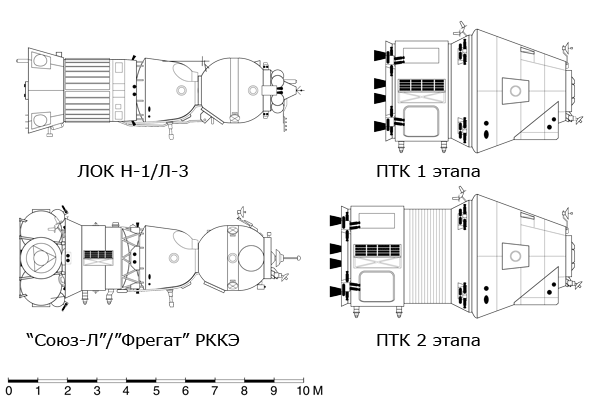

Лунные посадочные корабли СССР и России

Лунный корабль комплекса Н-1/Л-3, 1967 г.:

Экипаж 1 человек.

Масса перед началом спуска на поверхность Луны, включая блок «Д» ок. 14,2 т.

Масса ЛК без блока «Д» 5,7 т.

Взлетная масса без лунного посадочного устройства 3,8 т.

Автономность менее 1 сут. в пилотируемом режиме, более 30 сут. при использовании в качестве резервного корабля.

Лунный корабль РКК «Энергия» (проект):

Экипаж 2 чел.

Полная масса не более 13,3 т. Автономность до 6 суток.

Лунный корабль ГКНПЦ им. Хруничева (проект):

Экипаж 3 чел.

Полная масса 29,4 т. Масса взлетной ступени 8,4 т.

Общая масса топлива 23,3 т (ок. 4,4 т в баках взлетной ступени и ок. 18,9 т в баках посадочной ступени).

Отредактировано Филипок (20-01-2012 15:21:11)

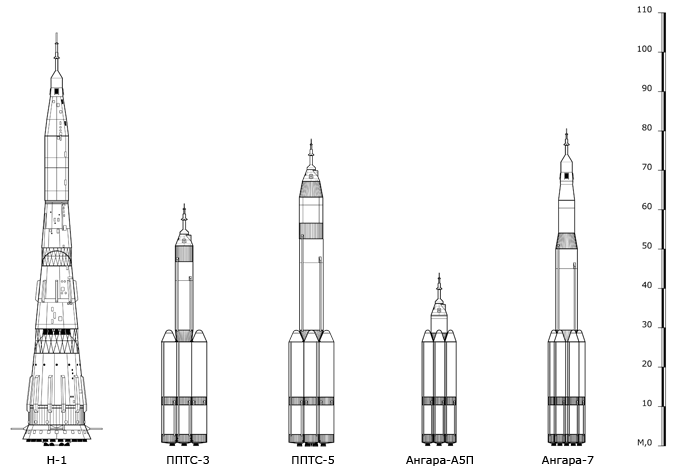

Лунные носители СССР и России

Н-1, 1969 год:

Стартовая масса 2700 т.

Масса полезной нагрузки (ПН) на низкой околоземной орбите до 95 т.

Масса ПН на траектории к Луне 32 т. Топливо всех ступеней — керосин-кислород.

ППТС-3 (проект), 2016 год (согласно плану):

Стартовая масса ок. 800 т.

Масса ПН на низкой околоземной орбите 23 т.

Топливо первой ступени (3 блока) — кислород-керосин,

2-й ступени — кислород-водород.

ППТС-5 (проект), 2020 год (согласно плану):

Стартовая масса ок. 1350 т.

Масса ПН на низкой околоземной орбите ок. 55 т.

Масса ПН на траектории к Луне ок. 23 т.

Топливо первой ступени (3 блока) — кислород-керосин.

2-й ступени — кислород-водород.

Ангара-А5П, 2011 год (согласно плану):

Стартовая масса 770 т.

Масса ПН на низкой околоземной орбите 24,5 т (20 тонн в пилотируемой версии «5», до 28 тонн с водородом на 3-й ступени в версии «5В»).

Топливо на всех ступенях — кислород-керосин, возможно применение кислород-водородного топлива на 3-й ступени

(Ангара-А5В).

«Ангара-7» (проект), 2018 год (Р): Стартовая масса ок. 1080 т.

Масса ПН на низкой околоземной орбите от 35 до 40 т

(с водородной 3-й ступенью).

Масса ПН на траектории к Луне до 19,3 т.

Топливо первой и второй ступеней — кислород-керосин,

3-й ступени — кислород-керосин или кислород-водород.

Интересно, что «рожающий в муках» семейство «Ангара» ГКНПЦ имени Хруничева тоже выдвигал предложения по увеличению грузоподъемности ракет этого ряда. В частности, был предложен проект ракеты «Ангара-7» с повышенной по сравнению с базовыми вариантами грузоподъемностью (40 тонн с использованием водорода на третьей ступени). На одной из состоявшихся в начале 2009 года конференций предложены частично унифицированные с тем же семейством носители с массой полезной нагрузки 30 и 50 тонн, предназначенные для использования в лунной программе. Там же был анонсирован проект лунного посадочного корабля от центра Хруничева, рассчитанного на работу в связке с ПТК и лунной орбитальной станцией.

Лунные посадочные корабли — наименее применимая в других программах и, вследствие этого, наименее отработанная часть возможного экспедиционного комплекса. Об их эскизах можно судить только по кадрам с конференций и презентаций. В частности, взлетную ступень корабля от «Энергии», по всей видимости, планируется унифицировать со второй ступенью взлетной ракеты марсианского комплекса, а масса всего лунного корабля от РККЭ вряд ли сильно превосходит 13 тонн. Хруничевцы рассматривают свой корабль как переходную модель к полностью многоразовому аппарату, дозаправляемому либо на орбите, либо, с использованием местных ресурсов, прямо на Луне.

В любом случае, хотя официально экспедиция на Луну в государственной космической программе отсутствует, предпосылки для нее создаются в уже одобренных и профинансированных государством программах.

Останутся ли эти программы на бумаге или воплотятся в следы подошв наших соотечественников в серой лунной пыли — пока неизвестно.

А вы идете на хуй!

Полет состоится и на Луне во весь его диск красной краской будет нарисован лунаходом серп и молот с красной звездой, а также лозунг Пролетарии всех стран соединяйтесь!

Лунная база для 3 космонавтов. Масса около 20 т. Могла быть доставлена на Луну целиком одной РН "Вулкан"

Ракеты для полетов на Луну, разработанные в США и СССР

Лунный экспедиционный комплекс

Технические предложения по лунному экспедиционному комплексу были разработаны к концу 1974 года и получили название "Звезда". К этому времени изучение Луны с использованием ракетно-космических средств уже имело свою историю. В 1959 году Советский Союз с помощью аппарата "Луна-3" сфотографировал обратную сторону Луны, а в 1964-1965 гг. США с помощью аппарата "Рейнджер" получили изображение деталей лунного рельефа размерами до нескольких десятков сантиметров на трех небольших участках лунной поверхности. В 1966 году впервые была осуществлена мягкая посадка на поверхность Луны советского аппарата "Луна-9" и были получены изображения лунной поверхности с высоким разрешением, развеяна легенда о лунной пыли, открыт базальтовый состав лунных пород, получены первые данные о гравитационном поле Луны. В 1969-1972 гг. США осуществили шесть пилотируемых полетов на космических кораблях "Аполлон" с высадкой каждый раз двух астронавтов на поверхность Луны, а проведенные ими исследования поверхности Луны и доставленные на Землю образцы лунного грунта значительно расширили познания о Луне. Советский Союз в этот период продолжал исследования Луны с помощью автоматических аппаратов: "Луна-16" доставила образец лунного грунта, "Луноход-1" позволил изучить в селеноморфологическом отношении высокоширотный участок Моря Дождей, "Луна-19" уточнила данные по гравитационному полю Луны, "Луна-20" доставила на Землю образец лунного грунта, "Луноход-2" исследовал поверхность Луны в зоне контакта Лунного моря с материком.
Анализ результатов работ показал, что дальнейшие исследования Луны, которые позволили бы решить принципиально новые задачи в области планетологии, расширить возможности исследования космического пространства, используя при этом Луну как базу, могут быть проведены только при условии создания на Луне постоянно действующего экспедиционного комплекса и наличии на нем постоянно работающих специалистов-исследователей. Это явилось основой для разработки постоянно действующего лунного экспедиционного комплекса и плана его построения на Луне.
Было разработано два варианта экспидиционных комплексов: первый — на базе РН типа "Вулкан", второй — с использованием РН "Энергия".
Для осуществления первого проекта предусматривалось создание сверхтяжелой ракеты-носителя "Вулкан" и соответствующих технических средств лунного экспедиционного комплекса. Грузоподъемность ракеты-носителя на опорную круговую околоземную орбиту высотой 200 км должна была составлять 230 т, что позволяло при одном пуске РН доставить на окололунную орбиту полезный груз массой 60 т и на поверхность Луны полезный груз массой около 22 т.
В общем представлении технические средства лунного экспедиционного комплекса включали экспедиционный и транспортный лунные корабли (главный конструктор К.Д. Бушуев) и средства постоянно действующей базы-станции (главный конструктор И.О. Прудников).

Лунный комплекс

1. Лунный экспедиционный корабль
2. Лабораторно-жилой модуль
3. Луноход
4. Посадочная ступень
5. Ядерная энергетическая установка
6. Лабораторно-заводской модуль

Основные характеристики лунного
экспедиционного комплекса (выведение на РН
"Вулкан")

Численность экспедиции, чел.

(смена 1 раз в год)
Экипаж лунохода, чел.
Располагаемая мощность
энергоустановок, кВт, не более
Масса технических средств на Луне
(без посадочных ступеней), т
Масса научной аппаратуры и
лабораторно-исследовательской базы, т 6

2

300

130

21,5

Основными элементами комплекса, предназначенными для доставки экипажа на Луну, обеспечения его длительного пребывания на поверхности Луны, а также возвращения экипажа на Землю, являлись:
■ лунный экспедиционный корабль, включавший посадочную часть и взлетную возвращаемую на Землю ступень;
■ лабораторно-жилой модуль на три человека как основная база для жизни и работы экспедиции.

Лунный экспедиционный корабль

1. Взлетная ступень
2. Гермокабина
3. Спускаемый аппарат
4. Приборный отсек
5. Двигательная установка взлетной ступени
6. Посадочная ступень
7. Двигательная установка посадочной ступени

Основные характеристики лунного экспедици-
онного корабля
Экипаж, чел.
Масса корабля в момент посадки
на поверхность Луны, т
Масса корабля при старте с Луны, т
Масса корабля после
отлета к Земле, т
Масса аппарата, спускаемого
на Землю, т
Габариты корабля, м:

высота

база лунного посадочного устройства 3

31
22

9,2

3,4

9,7
11,3

Лабораторно-жилой модуль

1. Шлюзовая камера
2. Санитарно-бытовой отсек
3. Каюты экипажа
4. Лаборатория
5. Хранилище продуктов, камбуз
6. Кают-компания
7. Отсек управления и связи
8. Посадочная ступень

Основные характеристики лабораторно-жилого
модуля
Экипаж, чел.
Масса, т
В том числе:

масса расходуемых элементов, т

масса энергоустановки, т
Мощность энергоустановки, кВт
Объем гермоотсеков, м3
Габариты, м:

высота от стыковочного

шпангоута ЛПУ

диаметр описанной окружности
Площадь рабочих помещений, м2
Площадь бытовых помещений, м2 3
21,5

3,1
3,2
8
160

~9
8
25
35

Для проведения исследований, организации на Луне производства, ведения монтажных и других работ комплекс включал:
■ луноход для проведения исследований на поверхности Луны, включая глубокое бурение в радиусе до 200 км от базы, разгрузочно-погрузочных работ, заглубления ядерной энергетической установки и планировки площадок;
■ лабораторно-заводской модуль как исследовательская база с биотехнической и физико-технической лабораториями и заводом по производству кислорода из лунных пород.
Кроме того, в состав комплекса входили:
■ ядерная энергетическая установка для электропитания всех модулей лунной базы (наряду с этим каждый объект комплекса имел свою автономную энергоустановку);
■ транспортный корабль доставки расходуемых компонентов и материалов, а также технических средств для лунной базы.

Луноход

1 Навесное оборудование (элемент)
2. Пост управления
3. Гермокабина
4. Шлюзовая камера
5. Солнечная батарея
6. Буровая установка
7. Грузовая площадка
8. Самоходное шасси

Основные характеристики лунохода
Экипаж, чел.
Масса, т
В том числе:

масса расходуемых компонентов

на одну экспедицию, т

масса энергоустановки, т
Продолжительность одной
экспедиции, сут
Мощность энергоустановки
(номинальная), кВт
Максимальное удаление
от лунного комплекса, км
Средняя скорость движения, км/ч
Объем гермоотсека, м3
Габариты, м:

высота от грунта

ширина

длина 2
8,2

0,2
2,25

До 12

8

200
5
25

3,5
4,5
8

Лабораторно-заводской модуль

1. Шлюзовая камера
2. Биотехническая лаборатория-оранжерея
3. Отсек кислородного завода
4. Отсек физико-химической лаборатории
5. Посадочная ступень

Основные характеристики лабораторно-
заводского модуля
Исследователь-оператор
Масса, т
В том числе:

биотехнической лаборатории, т

физико-химической лаборатории, т

завода по производству кислорода, т
Объем гермоотсеков, м3
Габариты, м:

высота

диаметр описанной окружности 1
15,5

0,95
1,92
3,2
100

4,5
8

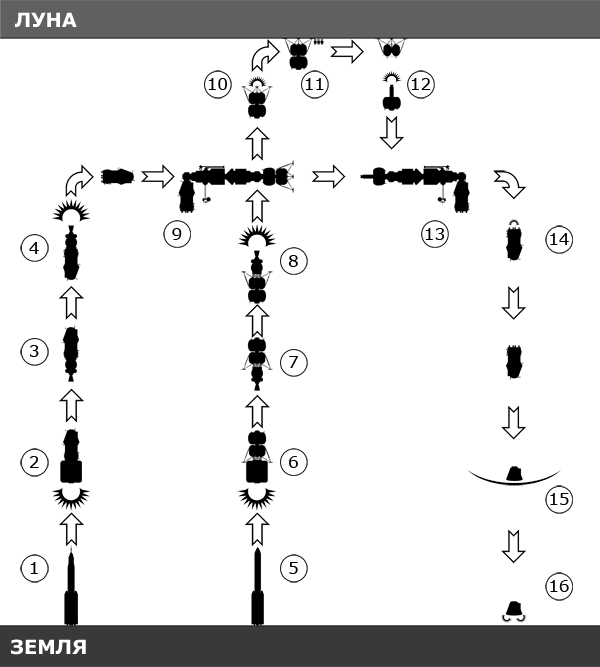

Лунный экспедиционный комплекс (выведение на базе РН "Энергия" по двухпусковой схеме)

1. Лунный орбитальный корабль (ЛОК)
2. Лунный корабль (ЛК)
3. Луноход (НПО им. С.А. Лавочкина)

Основные характеристики лунного экспедиционного комплекса
Численность экипажа, чел.:

на ОИСЛ (ЛОК)

на поверхности Луны (ЛК)
Продолжительность работы экипажа, сут:

на ОИСЛ (ЛОК)

на поверхности Луны (ЛК)
Стартовая масса, т
Масса полезного груза,
выводимого на ОИСЗ,
при Нкр = 200 км, i = 50,7°, т
Масса, выводимая разгонными
блоками В1 и В2
на ОИСЛ, при Hкр = 150км, т
2-5
3

30
12
2340

74

30

Таким образом, технические возможности создания в короткие сроки лунного экспедиционного комплекса, которые открывались доставкой на Луну полезного груза массой до 22 т при одном пуске РН с грузом массой до 230 т, позволяли наметить и осуществить обширную программу работ на Луне, включающую исследования в области планетологии, астрофизики, медицины и биологии, производства новых материалов и газов в лунных условиях (в частности, производства кислорода из лунных пород), а также использование Луны в народнохозяйственных целях.

Лунный орбитальный корабль

1. Спускаемый аппарат
2. Приборно-агрегатный отсек
3. Разгонно-тормозная двигательная установка
4. Солнечные батареи

Лунный корабль

1. Взлетная ступень
2. Гермокабина
3. Приборный отсек
4. Двигательная установка взлетной ступени
5. Двигательная установка посадочной ступени
Основные характеристики кораблей
Численность экипажа, чел.:

на ОИСЛ

на поверхности Луны
Продолжительность работы экипажа, сут:

на ОИСЛ

на поверхности Луны
Масса корабля после выведения на ОИСЛ, т
Масса корабля в момент посадки
на поверхность Луны, т
Масса корабля при старте с Луны, т
Масса корабля после разгона к Земле, т
Масса спускаемого аппарата после приземления, т
Габариты, м:

высота

максимальный диаметр

база лунного посадочного устройства ЛОК
2
-

30
-
28,6

-
-
11,5
4,9

9,6
5,4
- ЛК
-
3

-
5*
29

14,5
8,5
-
-

9,8
-
8,4

*Продолжительность может быть увеличена при дополнительной доставке средств длительного пребывания

Перед началом построения комплекса на Луне предполагалось с помощью автоматических аппаратов разработки НПО им. С.А. Лавочкина провести картографирование, исследование рельефа лунной поверхности и твердости грунта на глубинах до 10 м в выбранном районе создания комплекса. Доставку и развертывание технических средств базы-станции на Луне предполагалось осуществить в три этапа:
■ первый — доставка с помощью трех пусков РН лабораторно-жилого модуля, лунохода, научной аппаратуры, запасов расходуемых компонентов на 1,5 года и лунного экспедиционного корабля с экипажем из трех человек;
■ второй — доставка с помощью двух пусков РН лабораторно-жилого модуля, лунохода открытого типа и лунного экспедиционного корабля с экипажем из трех человек (время выполнения этапа — шесть месяцев);
■ третий — доставка лабораторно-заводского модуля и научной аппаратуры (через три месяца после второго этапа).
Состав экспедиции должен был сменяться один раз в год с одновременным пополнением расходуемых материалов.
Экспертная комиссия проекта лунного экспедиционного комплекса сочла работы по нему неактуальными для текущего момента времени, и на первое место по приоритетности были поставлены работы по созданию многоразовой космической транспортной системы "Буран".
В сложившейся ситуации В.П. Глушко сделал еще одну попытку осуществления лунной экспедиции (был разработан корабельный лунный комплекс с использованием для его выведения на космические орбиты ракеты-носителя "Энергия").
Идея создания лунного экспедиционного комплекса с использованием РН "Энергия" не нашла поддержки и развития в силу тех же причин, по которым были приостановлены работы по лунной базе-станции.
Выполненные в НПО "Энергия" проектные работы по лунным экспедициям (ракетно-космический комплекс Н1-Л3 и комплекс "Звезда") не нашли своего завершения. Однако с исторической и технической точек зрения нельзя умалять их значимости. Вопросы дальнейшего исследования и практического освоения Луны могут быть предметом пристального рассмотрения в недалеком будущем, и результаты уже проведенных работ в той или иной степени могут оказаться при этом весьма полезными.
